Винтовая фиксация

Ортопедические элементы винтовой фиксации для имплантатов с коническим соединением С1





Приливаемые абатменты



Ортопедические винты



Многокомпонентные абатменты











Приливаемые абатменты с основой из сплава



 Узкая ортопедическая платформа



CN-GPC10
Пластиковый выжигаемый
абатмент с основой из сплава
с антиротационным
компонентом
CN-GP010
Пластиковый выжигаемый
абатмент с основой из сплава
без антиротационного
компонента





Стандартная ортопедическая платформа



CS-GPC10
Пластиковый выжигаемый
абатмент с основой из сплава
с антиротационным
компонентом
CS-GP010
Пластиковый выжигаемый
абатмент с основой из сплава
без антиротационного
компонента





Широкая ортопедическая платформа



CW-GPC10
Пластиковый выжигаемый
абатмент с основой из сплава
с антиротационным
компонентом
CW-GP010
Пластиковый выжигаемый
абатмент с основой из сплава
без антиротационного
компонента

* Все абатменты комплектуются винтами





Виды ортопедических винтов



 Узкая ортопедическая платформа



MN-S0160 *
Ортопедический
винт

*  MN-S0160 – Входит в комплект всех супраструктур MIS на узкую платформу.





Стандартная и Широкая ортопедические платформы



MD-S0200
Ортопедический
винт (Мини)
Длина – 6,9 мм
MD-S0220
Ортопедический
винт (Стандарт)
Длина – 7,6 мм



MD-S0222 *
Ортопедический
винт (Средний)
Длина – 12 мм
MD-S0224
Ортопедический
винт (Длинный)
Длина – 14 мм



MN-S0160
Ортопедический
винт из сплава
Длина 7,7 мм.

*  MD-S0220 – Входит в комплект всех супраструктур MIS на стандартную и широкую платформы





Система многокомпонентного абатмента (Multi Unit)



 Узкая ортопедическая платформа



CM-N1480
Многокомпонентный
абатмент,
Высота уступа 1мм
CM-N2480
Многокомпонентный
абатмент,
Высота уступа 2мм



CM-N3480
Многокомпонентный
абатмент,
Высота уступа 3мм
CM-N4480
Многокомпонентный
абатмент,
Высота уступа 4мм



CM-N5480
Многокомпонентный
абатмент,
Высота уступа 5мм





Стандартная ортопедическая платформа



CM-S1480
Многокомпонентный
абатмент,
Высота уступа 1мм
CM-S2480
Многокомпонентный
абатмент,
Высота уступа 2мм



CM-S3480
Многокомпонентный
абатмент,
Высота уступа 3мм
CM-S4480
Многокомпонентный
абатмент,
Высота уступа 4мм



CM-S5480
Многокомпонентный
абатмент,
Высота уступа 5мм



CM-SA171
Угловой многокомпонентный
абатмент,
Высота уступа 1мм, угол – 17°
CM-SA301
Угловой многокомпонентный
абатмент,
Высота уступа 1мм, угол – 30°





Широкая ортопедическая платформа



CM-W1480
Многокомпонентный
абатмент,
Высота уступа 1мм
CM-W3480
Многокомпонентный
абатмент,
Высота уступа 3мм

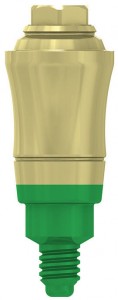

CM-W5480
Многокомпонентный
абатмент,
Высота уступа 5мм



CM-WA171
Угловой многокомпонентный
абатмент,
Высота уступа 1мм, угол – 17°
CM-WA171
Угловой многокомпонентный
абатмент,
Высота уступа 1мм, угол – 30°˜





Ортопедические элементы для многокомпонентного абатмента



MT-MUR02
Универсальная отвертка для угловых многокомпонентных абатментов
MT-MUR02
Универсальная отвертка для прямых
многокомпонентных абатментов



MU-H4480
Формирователь десны многокомпонентного
абатмента



MU-CC480
Титановый колпачок для CAD/CAM
MU-SP102
Сканируемый абатмент˜



MU-MG480
Выжигаемый пластиковый цилиндр с основой из сплава
MU-CP048
Выжигаемый пластиковый цилиндр



MU-BGC48
Основа из сплава
для многокомпонентного
абатмента
MU-T0480
Временный титановый
абатмент˜



MU-I0480
Слепочный трансфер открытой ложки для многокомпонентного
абатмента
MU-IT480
Слепочный трансфер закрытой ложки для многокомпонентного
абатмента˜



MU-RSM48
Аналог многокомпонентного
абатмента



MU-S220
Титановый винт для многокомпонентного
абатмента
MU-G0220
Винт из сплава для многокомпонентного
абатмента˜

* Приведенные выше ортопедические элементы многокомпонентного абатмента, являются едиными для всех платформ.
** Все ортопедические элементы комплектуются винтами





Протокол установки многокомпонентных абатментов



А)  Используя пластиковый держатель, установить (закрутить) многокомпонентный абатмент в имплантате.
B)  Удалить пластиковый держатель.
С)  Осуществить финальную закрутку абатмента с помощью ключа MT-RB225 и динамометрического ключа MT-RIO40

* Усилие при финальной закрутке многокомпонентного абатмента – 30 Н/см





А)  Используя металлический держатель, установить и спозиционировать многокомпонентный абатмент в имплантате. Закрутить винт абатмента отверткой MT-MUR02.
B)  Удалить металлический держатель вращением против часовой стрелки.
С) Осуществить финальную закрутку винта многокомпонентного абатмента с помощью отвертки MT-NMK02 и динамометрического ключа MT-RIO40.

* Усилие при финальной закрутке винта углового многокомпонентного абатмента – 20 Н/см





Новые ключи и отвертки Ключи и отвертки предыдущего поколения





Спецификация многокомпонентных абатментов





Прямой многокомпонентный абатмент позволяет компенсировать угол расхождения между имплантатами до 40°

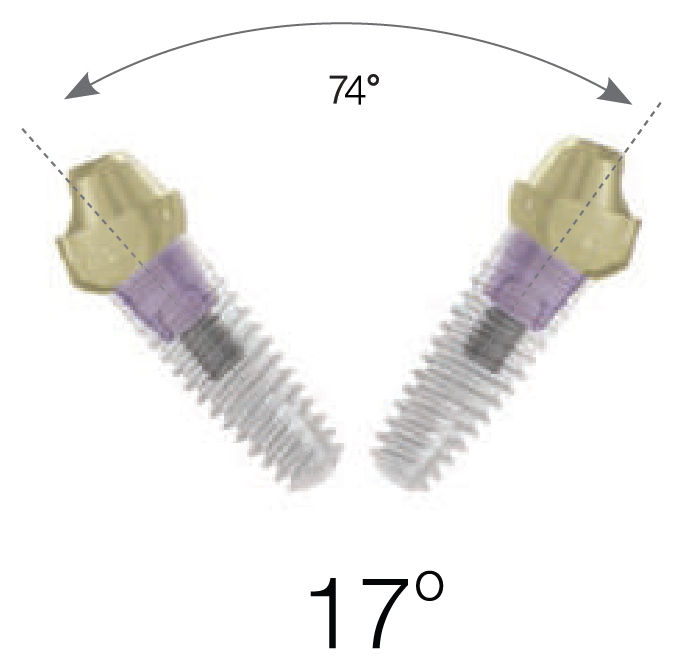

Угловой многокомпонентный абатмент (17°) позволяет компенсировать угол расхождения между имплантатами до 74°
Угловой многокомпонентный абатмент (30°) позволяет компенсировать угол расхождения между имплантатами до 100°
